மிட் கிளாம்ப்ஸ் மற்றும் எண்ட் கிளாம்ப்ஸ்

நேர்மையாக இருக்கட்டும்—PV மவுண்டிங் சிஸ்டம்களைப் பற்றி மக்கள் பேசும்போது, ​​எல்லா கவனமும் தண்டவாளங்கள், இடுகைகள், அடித்தளங்கள் ஆகியவற்றிற்கு செல்கிறது. ஆனால் உண்மையில் சோலார் பேனல்களை வைத்திருக்கும் பாகங்கள் கவ்விகள்-நடு கவ்விகள் மற்றும் இறுதியில் clஆம்ப்ஸ். Xiamen Honor Energy இல், ஒரு விஷயத்தைத் தெரிந்துகொள்ளும் அளவுக்கு நீண்ட காலமாக இந்த வணிகத்தில் நாங்கள் ஈடுபட்டுள்ளோம்: உங்கள் கிளாம்ப்கள் தோல்வியுற்றால், உங்கள் முழு அணியும் சிக்கலில் உள்ளது.

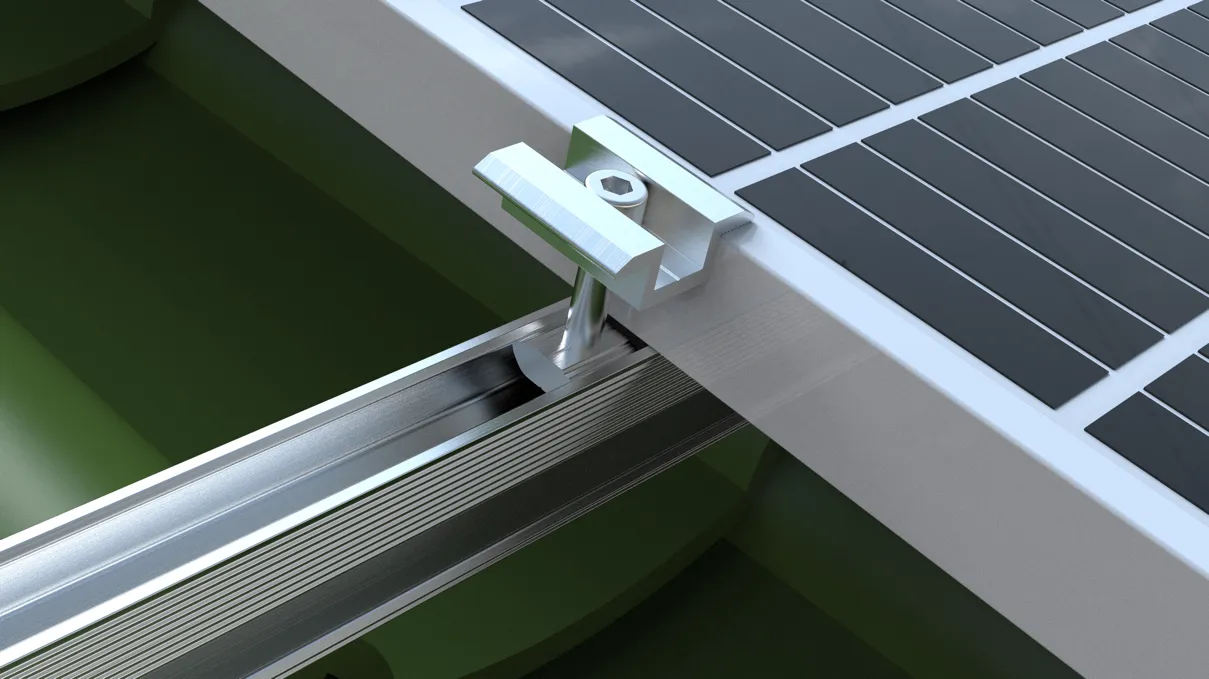

மிட் கிளாம்ப்கள் மற்றும் எண்ட் கிளாம்ப்கள் என்றால் என்ன, இரண்டும் உங்களுக்கு ஏன் தேவை?

நேர்மையாக, அவர்கள் இருவரும் ஒரே முக்கிய வேலையைச் செய்கிறார்கள்: சோலார் பேனல்களை தண்டவாளத்தில் வைத்திருப்பது. ஆனால் அவர்கள் அமர்ந்திருக்கும் இடம் எல்லா வித்தியாசத்தையும் ஏற்படுத்துகிறது. நடு கவ்விகள் இரண்டு பேனல்களுக்கு இடையில் செல்கின்றன.

இதைப் படியுங்கள்—உங்களுக்கு இடதுபுறத்தில் ஒரு பேனல் மற்றும் வலதுபுறம் ஒன்று உள்ளது, மேலும் ஒரு நடுப்பகுதி இடைவெளியில் வலதுபுறமாக அமர்ந்து, இரண்டின் விளிம்பையும் ஒரே நேரத்தில் பிடிக்கும். இது இடைவெளியை சமமாக வைத்திருக்கிறது, பேனல்கள் சீரமைக்கப்படுவதைத் தடுக்கிறது, மேலும் எல்லாவற்றையும் தண்டவாளத்தின் அடியில் இறுக்கமாகப் பூட்டுகிறது. ஒவ்வொரு பேனலுக்கும் இவற்றில் இரண்டு தேவை-ஒவ்வொரு பக்கத்திலும் ஒன்று. எண்ட் கிளாம்ப்கள் புக்கெண்டுகள். அவை ஒவ்வொரு வரிசையின் தொடக்கத்திலும் இறுதியிலும் செல்கின்றன, முதல் மற்றும் கடைசி பேனலின் வெளிப்புற விளிம்பை மட்டுமே பிடிக்கின்றன. காற்று அடிக்கும்போது முழு வரிசையும் பக்கவாட்டில் சரியாமல் வைத்திருப்பதுதான் இவர்களின் வேலை. அவை இல்லாமல், அந்த வரிசை பேனல்கள் காலப்போக்கில் மெதுவாக அதன் வழி தளர்வாக வேலை செய்யும். எனவே எளிமையான சொற்களில்: மிட் கிளாம்ப்ஸ் கனெக்ட் மற்றும் எண்ட் கிளாம்ப்ஸ் கேப். இரண்டையும் பயன்படுத்தவும் அல்லது உங்கள் அணி நீண்ட நேரம் ஒன்றாக இருக்காது. பேனல்களின் ஒவ்வொரு வரிசையின் வெளிப்புற விளிம்புகளிலும் எண்ட் கிளாம்ப்கள் (பக்க கவ்விகள் அல்லது விளிம்பு கவ்விகள் என்றும் அழைக்கப்படுகின்றன) நிறுவப்பட்டுள்ளன. ஒவ்வொரு முனை கவ்வியும் ஒரு தொகுதியின் வெளிப்புற விளிம்பை மட்டுமே கொண்டுள்ளது, பலமான காற்று அல்லது அதிர்வுகளின் கீழ் முழு வரிசையும் பக்கவாட்டாக மாறுவதைத் தடுக்க "தொப்பி" ஆக செயல்படுகிறது. எண்ட் கிளாம்ப்களுக்கு மிட் கிளாம்ப்களை விட கவனமாக வடிவமைப்பு தேவைப்படுகிறது, ஏனெனில் அவை ஒரு பேனலை மட்டுமே பிடிக்கும்-சுமையின் கீழ், அவை சரியாக வடிவமைக்கப்படாவிட்டால் சட்டத்தை சுழற்றவோ அல்லது நழுவவோ செய்யும். எளிமையான சொற்களில்: நடு கவ்விகள் பேனல்களுக்கு இடையேயான இணைப்புகளைக் கையாளுகின்றன, மேலும் இறுதிக் கவ்விகள் விளிம்புகளைக் கையாளுகின்றன. தனித்தனி பேனல்களின் வரிசையை ஒற்றை, திடமான அமைப்பாக மாற்ற உங்களுக்கு இரண்டும் தேவை.

விவரக்குறிப்புகள்

சந்தையில் உள்ள பெரும்பாலான பேனல்களுடன் இணக்கமானது எங்கள் மிட் கிளாம்ப்கள் மற்றும் எண்ட் கிளாம்ப்கள் அதிகபட்ச இணக்கத்தன்மைக்காக வடிவமைக்கப்பட்டுள்ளன. மெயின்ஸ்ட்ரீம் PV தொகுதிகள் 30 மிமீ முதல் 50 மிமீ வரையிலான சட்ட தடிமன்களைக் கொண்டுள்ளன, மேலும் எங்கள் தயாரிப்புகள் அவை அனைத்தையும் உள்ளடக்கும். ஸ்டாண்டர்ட் மிட் கிளாம்ப் அளவுகள் (தொகுதி தடிமன்): 30 மிமீ / 33 மிமீ / 35 மிமீ / 38 மிமீ / 40 மிமீ / 45 மிமீ / 50 மிமீ ஸ்டாண்டர்ட் எண்ட் கிளாம்ப் அளவுகள் (தொகுதி பிரேம் உயரம்): 35 மிமீ / 40 மிமீ / 45 மிமீ / 50 மிமீ கிளாம்ப் நீளம்: நிலையான 40 மிமீ, 50 மிமீ நீளம் தேவை. பேனல் ஸ்பேசிங் (மிட் கிளாம்ப்): 20 மிமீ, 26 மிமீ, 28 மிமீ, முதலியன. ஒரே மாதிரியில் 30/34/38/42 மிமீ அல்லது 35/40/45/50 மிமீ உள்ளடக்கிய அட்ஜெஸ்ட் செய்யக்கூடிய மிட் கிளாம்ப்கள் மற்றும் அட்ஜெஸ்ட் செய்யக்கூடிய எண்ட் கிளாம்ப்களையும் நாங்கள் வழங்குகிறோம். உங்கள் கிடங்கில் குறைவான SKUகள், வேலை தளத்தில் குறைவான தலைவலி.

பொருட்கள் மற்றும் முடித்தல்

அலுமினிய உடல், துருப்பிடிக்காத எஃகு வன்பொருள் கவ்விகள் வெளியில் அமர்ந்து, ஆண்டுதோறும் சூரியன், மழை மற்றும் வெப்பநிலை ஏற்ற இறக்கங்களுக்கு வெளிப்படும். பொருள் சரியாக இல்லை என்றால், மூன்று முதல் ஐந்து ஆண்டுகளில் அவை துருப்பிடித்துவிடும். எங்கள் மிட் கிளாம்ப்கள் மற்றும் எண்ட் கிளாம்ப்கள் அலுமினிய அலாய் 6063-T5 இலிருந்து தயாரிக்கப்படுகின்றன - இது PV மவுண்டிங் துறையில் மிகவும் நிரூபிக்கப்பட்ட மற்றும் பரவலாகப் பயன்படுத்தப்படும் அலுமினிய தரமாகும். இது அதிக இழுவிசை வலிமை, குறைந்த எடை மற்றும் சிறந்த அரிப்பு எதிர்ப்பை வழங்குகிறது, வெளிப்புற சூழலில் 20-25 ஆண்டுகள் சேவை வாழ்க்கை. மேற்பரப்பு சிகிச்சையானது அனோடைஸ் செய்யப்படுகிறது - இயற்கையான வெள்ளி அல்லது தெளிவான பூச்சு, 8-10 மைக்ரான் ஆக்சைடு பட தடிமன் கொண்டது. இந்த மெல்லிய படம் வியத்தகு முறையில் அரிப்பு எதிர்ப்பை மேம்படுத்துகிறது. சிறப்புத் தேவைகளுக்கு கருப்பு அனோடைஸ் செய்யப்பட்ட அல்லது எலக்ட்ரோஃபோரெடிக் பூச்சும் கிடைக்கிறது. வன்பொருள் துருப்பிடிக்காத எஃகு 304 அல்லது 316 - அலுமினிய பாகங்கள் இன்னும் நல்ல நிலையில் இருக்கும் போது துருப்பிடிக்காத போல்ட் மற்றும் நட்டுகள். எதிர்ப்பு சீட்டு பட்டைகள் EPDM ரப்பரால் (எத்திலீன் ப்ரோப்பிலீன் டைன் மோனோமர்) செய்யப்படுகின்றன, அவை கிளாம்ப் மற்றும் மாட்யூல் ஃப்ரேம் இடையே வைக்கப்படுகின்றன. இந்த பட்டைகள் இரண்டு நோக்கங்களுக்காக சேவை செய்கின்றன: அவை காற்றின் சுமைகளின் கீழ் பேனல் இயக்கத்தைத் தடுக்க உராய்வை அதிகரிக்கின்றன, மேலும் அவை அலுமினிய சட்டத்தை அரிப்பு அல்லது சிதைப்பதைத் தவிர்க்க கிளாம்பிங் விசையை குஷன் செய்கின்றன. EPDM ரப்பர் UV-எதிர்ப்பு மற்றும் வயது-எதிர்ப்பு, -40°C முதல் 80°C வரை நம்பகத்தன்மையுடன் செயல்படுகிறது.

நாங்கள் என்ன வகைகளை வழங்குகிறோம்?

மிட் கிளாம்ப்கள் மற்றும் எண்ட் கிளாம்ப்கள் மிகவும் நேரடியானவை என்று நீங்கள் நினைப்பீர்கள் - மேலும் அவை பெரும்பாலும். ஆனால் பல ஆண்டுகளாக, ஒரு அளவு நிச்சயமாக அனைவருக்கும் பொருந்தாது என்பதை நாங்கள் கற்றுக்கொண்டோம். வெவ்வேறு திட்டங்கள், வெவ்வேறு பேனல்கள், வெவ்வேறு தள நிலைமைகள் - அவை அனைத்தும் கொஞ்சம் வித்தியாசமான ஒன்றைக் கேட்கின்றன. எனவே இங்கே நாங்கள் இருப்பு வைத்துள்ளோம்: ஸ்டாண்டர்ட் மிட் கிளாம்ப்கள் - இவை உங்கள் வேலைக் குதிரைகள். அவை வழக்கமான கட்டமைக்கப்பட்ட படிக சிலிக்கான் பேனல்களுக்கு பொருந்தும், அங்குள்ள 90% திட்டங்களில் நீங்கள் பார்க்கும் வகை. 30 மிமீ முதல் 50 மிமீ வரையிலான தொகுதி தடிமன்களுடன் இணக்கமானது. ஆடம்பரமான எதுவும் இல்லை, திடமான மற்றும் நம்பகமான. நிலையான முடிவு கவ்விகள் - அதே யோசனை, ஆனால் வெளிப்புற விளிம்புகளுக்கு. அதே தடிமன் வரம்பு, அதே நேரடியான நிறுவல். அவர்கள் செய்ய வேண்டியதைச் சரியாகச் செய்கிறார்கள், அவர்கள் அதைச் சிறப்பாகச் செய்கிறார்கள்.

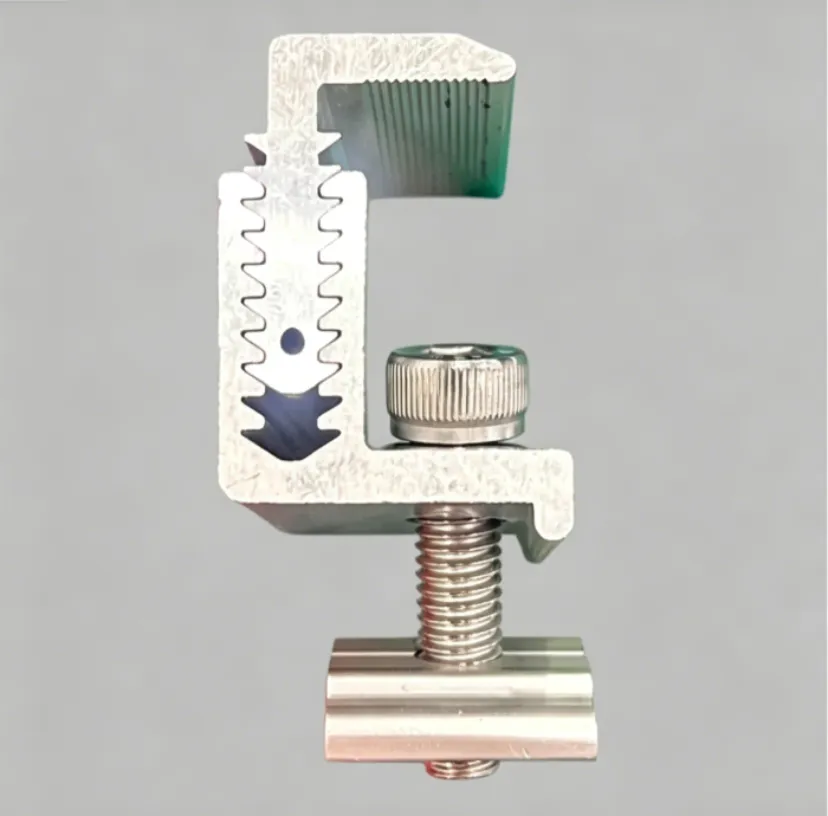

சரிசெய்யக்கூடிய நடு கவ்விகள்

இங்குதான் விஷயங்கள் புத்திசாலித்தனமாகின்றன. ஒரு மாடலில் 30/34/38/42 மிமீ அல்லது 35/40/45/50 மிமீ பல தடிமன்களை ஒரு ஒற்றை கிளாம்ப் உள்ளடக்கியது. உங்களுக்கு எந்த தடிமன் தேவை என்பதை யூகிக்க வேண்டாம், நான்கு வெவ்வேறு வேலைகளுக்கு நான்கு வெவ்வேறு பகுதிகளை சேமிக்க வேண்டாம். ஒரு பெட்டியைப் பிடிக்கவும், பெரும்பாலான காட்சிகளுக்கு நீங்கள் கவனம் செலுத்துவீர்கள். அனுசரிப்பு முடிவு கவ்விகள்-அதே அனுசரிப்பு கருத்து, ஆனால் விளிம்பு நிலைகளுக்கு. உங்கள் வரிசைகளின் முனைகளிலும் அதே நெகிழ்வுத்தன்மையை உங்களுக்கு வழங்குகிறது. மெல்லிய ஃபிலிம் மிட் மற்றும் எண்ட் கிளாம்ப்கள்-இவை ஒரு சிறப்பு. மெல்லிய பட தொகுதிகள் நிலையான படிக பேனல்களை விட மிகவும் மெல்லியவை - நாங்கள் 5 முதல் 7.7 மிமீ வரை பேசுகிறோம். வழக்கமான கவ்விகள் அவற்றை சரியாகப் பிடிக்காது. எனவே விளிம்புகளை சேதப்படுத்தாமல் மெல்லிய ஃபிலிம் பேனல்களை பாதுகாப்பாக வைத்திருக்கும் வகையில் வடிவமைக்கப்பட்ட, குறுகிய தாடை சுயவிவரத்துடன் பிரத்யேகமானவற்றை உருவாக்குகிறோம். அதுதான் எங்கள் வரிசை. தரமற்ற தடிமன், குறிப்பிட்ட நீளம், குறிப்பிட்ட பூச்சு போன்ற இந்த நிலையான சலுகைகளுக்கு வெளியே உங்களுக்கு ஏதாவது தேவைப்பட்டால், நாங்கள் விருப்ப ஓட்டங்களையும் செய்யலாம்.

நிறுவல்

எளிய, வேகமான, துளையிடுதல் தேவையில்லை கிளாம்ப் நிறுவுதல் நேரடியானது-பேனல்களில் துளையிடுதல் இல்லை. நிலையான செயல்முறை: ஆதரவு அமைப்புக்கு தண்டவாளங்களை (யு-சேனல், சி-சேனல் அல்லது அலுமினியம் தண்டவாளங்கள்) ஏற்றவும், மேலே PV பேனல்களை இடவும், வெளிப்புற விளிம்புகளில் அருகிலுள்ள பேனல்கள் மற்றும் இறுதி கவ்விகளுக்கு இடையில் நடு கவ்விகளை வைக்கவும், பின்னர் போல்ட்களை இறுக்கவும். ஒவ்வொரு தொகுதிக்கும் இரண்டு மிட் கிளாம்ப்கள் தேவை, மேலும் ஒவ்வொரு வரிசைக்கும் இரண்டு எண்ட் கிளாம்ப்கள் தேவை. பரிந்துரைக்கப்பட்ட இறுக்கமான முறுக்கு 8-15 N·m ஆகும், இது தொகுதியின் தடிமன் மற்றும் தள நிலைமைகளைப் பொறுத்து. மிகவும் தளர்வானது, மற்றும் பேனல்கள் காற்றில் மாறும்; மிகவும் இறுக்கமாக உள்ளது, மேலும் நீங்கள் தொகுதி சட்டத்தை சேதப்படுத்தும் அபாயம் உள்ளது. ஒவ்வொரு ஏற்றுமதியிலும் விரிவான முறுக்கு பரிந்துரைகள் சேர்க்கப்பட்டுள்ளன.

விண்ணப்பங்கள்

கூரைகள் முதல் தரை மவுண்ட்கள் வரை, கார்போர்ட்கள் முதல் BIPV மிட்-கிளாம்ப்கள் மற்றும் எண்ட் கிளாம்ப்கள் வரை அனைத்து வகையான PV நிறுவல்களிலும் பயன்படுத்தப்படுகின்றன. விநியோகிக்கப்பட்ட கூரை PV: நெளி எஃகு கூரைகள், தட்டையான கான்கிரீட் கூரைகள், டைல்ஸ் சாய்வான கூரைகள் - தண்டவாளங்களுக்கு பாதுகாப்பான பேனல்களை இறுக்குகிறது. தரையில் பொருத்தப்பட்ட சூரியப் பண்ணைகள்: பல்லாயிரக்கணக்கான பேனல்கள் நடு மற்றும் இறுதி கவ்விகளுடன் பேனல் மூலம் இணைக்கப்பட்டுள்ளன. கார்போர்ட்ஸ் பற்றி என்ன? அதே கதை—கார்போர்ட் அமைப்பில் பேனல்கள் செல்கின்றன, கிளாம்ப்கள் எப்போதும் செய்வதையே செய்கின்றன: எல்லாவற்றையும் இறுக்கமாகப் பிடிக்கவும்.

BIPV சற்று வித்தியாசமானது, ஏனெனில் பேனல்கள் உண்மையில் கட்டிடத்தின் ஒரு பகுதியாகும். ஆனால் என்ன யூகிக்க? உங்களுக்கு இன்னும் கவ்விகள் தேவை. அவை விருப்பமானவை அல்ல.

மேலும் நேர்மையாக, நீங்கள் ஒற்றை கண்ணாடி அல்லது இரட்டை கண்ணாடி தொகுதிகள், பிளாட்-லே அல்லது சாய்ந்த-நடு-கிளாம்ப்கள் மற்றும் எண்ட்-கிளாம்ப்களைப் பயன்படுத்தினால் அது ஒரு பொருட்டல்ல. அவை இல்லாமல், தளர்வான பேனல்களின் குவியலைத் தவிர வேறு எதுவும் உங்களிடம் இல்லை.

எங்கள் தயாரிப்புகளை ஏன் தேர்வு செய்ய வேண்டும்?

நாங்கள் அதை சுகர்கோட் செய்ய மாட்டோம் - ஜியாமென் ஹானர் எனர்ஜி பல ஆண்டுகளாக PV மவுண்டிங் வணிகத்தில் உள்ளது. சோலார் நிறுவலில் எங்கே தவறு நடக்கிறது என்பது எங்களுக்குத் தெரியும். கவ்விகள் சிறியதாக இருக்கலாம், ஆனால் மக்கள் எதிர்பார்ப்பதை விட அவை அடிக்கடி தோல்வியடைகின்றன. தளர்வான திருகுகள், வயதான ரப்பர், தேய்ந்த அனோடைஸ் பூச்சு-இந்த விவரங்களில் ஏதேனும் ஒன்று முழு வரிசையின் பாதுகாப்பை சமரசம் செய்யலாம். அதனால்தான் நாங்கள் பொருட்களை மூலைகளை வெட்டுவதில்லை: 6063-T5 அலுமினியம், 304 துருப்பிடிக்காத எஃகு மற்றும் EPDM ரப்பர்-அனைத்தும் நிரூபிக்கப்பட்ட, தொழில்துறை-தரமான தீர்வுகள். முறையான அனோடைசிங் என்பது 20 வருடங்கள் வெளிப்புற சேவையில் சிக்கல்கள் இல்லாமல். எங்கள் விவரக்குறிப்புகள் சந்தையில் உள்ள பெரும்பாலான பேனல்களை உள்ளடக்கியது - 30 மிமீ முதல் 50 மிமீ தடிமன், அடிப்படையில் அனைத்தும் மூடப்பட்டிருக்கும். உங்களுக்கு தனிப்பயன் அளவுகள் தேவைப்பட்டால், நாங்கள் அதையும் செய்யலாம். கவ்விகள் சிறியவை. ஆனால் அவர்களை குறைத்து மதிப்பிடாதீர்கள். உங்களை ஏமாற்றாத நம்பகமான கவ்விகள் தேவைப்பட்டால், தொடர்பு கொள்ளவும்.
