PV கூரை கிளிப்லாக்ஸ்: சுயவிவரத்தை பொருத்தவும், சரியாக நிறுவவும்

Hஅல்லது ஆற்றல், நிபுணத்துவம் பெற்ற ஒரு தொழில்முறை சப்ளையர்PV மவுண்டிங் சிஸ்டம் பாகங்கள். கூரை க்ளிப்ளாக்ஸ் முதல் பொருந்தக்கூடிய தண்டவாளங்கள் வரை, முழு அளவிலான ஒரு நிறுத்த தீர்வுகளை நாங்கள் வழங்குகிறோம். எங்கள் kliploks, ஆங்கிள்-டைப், ஸ்டாண்டிங்-சீம், ட்ரெப்சாய்டல் மற்றும் சமீபத்திய ஒருங்கிணைந்த வடிவமைப்புகளை உள்ளடக்கியது, சந்தையில் உள்ள அனைத்து முக்கிய விவரப்பட்ட எஃகு தாள்களுடன் இணக்கமானது, தரமற்ற தனிப்பயனாக்கலும் கிடைக்கிறது. இரயில் பக்கத்தில், பல்வேறு சுமை மற்றும் இடைவெளி தேவைகளை பூர்த்தி செய்ய பல்வேறு விவரக்குறிப்புகளில் அதிக வலிமை கொண்ட அலுமினிய ரெயில்கள் மற்றும் துருப்பிடிக்காத எஃகு இணைப்பான்களை நாங்கள் சேமித்து வைத்திருக்கிறோம். நீங்கள் EPC நிறுவனமாக இருந்தாலும், நிறுவியாக இருந்தாலும் அல்லது உண்மையில் பில்களை செலுத்துபவராக இருந்தாலும் சரி - Xiamen Honor Energy ஆனது திடமான தயாரிப்புகள் மற்றும் வேகமான, தொந்தரவு இல்லாத ஆதரவுடன் உங்களைக் கவர்ந்துள்ளது.

இப்போது, ​​கூரை kliploks பற்றி: அவர்களின் முக்கிய வேலை மிகவும் எளிமையானது - அவை எஃகு கூரையின் உயர்த்தப்பட்ட முகடுகளை கடித்து, முழு PV ரயில் மற்றும் பேனல் அமைப்பையும் வைத்திருக்கின்றன. அதை கொஞ்சம் உடைப்போம்.
முதலில், அவர்கள் பேனல்களை உறுதியாக இடத்தில் வைத்திருக்கிறார்கள். அதுதான் முழுப் புள்ளி - உங்கள் தொகுதிகள் மழை, காற்று அல்லது எந்த வானிலையில் வந்தாலும் அவற்றைப் பயன்படுத்துவதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
இரண்டாவது - மற்றும் கோண வகை மற்றும் நிற்கும் மடிப்பு கூரைகளுக்கு இது ஒரு பெரிய ஒன்றாகும் - இந்த கிளிப்லோக்களுக்கு ஒரு துளை துளை தேவையில்லை. ஓட்டைகள் இல்லை என்றால் கசிவு இல்லை என்று அர்த்தம். நீங்கள் தொழிற்சாலை அல்லது கிடங்கு கூரைகளைக் கையாளும் போது நீங்கள் விரும்புவது, கூரையின் அசல் நீர்ப்புகாப்பை அப்படியே வைத்திருக்கிறீர்கள். இது பெரிய தொழில்துறை அல்லது கிடங்கு கூரைகளுக்கு மிகவும் பொருத்தமானதாக அமைகிறது.

காற்றின் எதிர்ப்பை மேம்படுத்துதல் - சில கிளிப்லாக்குகள் குறிப்பாக எதிர்ப்பு லிஃப்ட் வகைகளாக வடிவமைக்கப்பட்டுள்ளன, புயல்களில் வலுவான எழுச்சி சக்திகளுக்கு எதிராக கூடுதல் தாங்கும் சக்தியை வழங்குகிறது.

வெவ்வேறு விலா எலும்பு சுயவிவரங்களுக்கு இடமளித்தல் – எஃகு தாள் விலா எலும்புகளின் சரியான வடிவம் மற்றும் அளவிற்கு ஏற்ப, நெருக்கமான பொருத்தத்தை உறுதி செய்யும் வகையில் kliploks தனிப்பயனாக்கலாம்.
இவைகளுக்கு அப்பால், சூறாவளி எதிர்ப்பு அமைப்புகள், பனி சரிவு எதிர்ப்பு சாதனங்கள் மற்றும் கூரைகளில் அலங்கார அலுமினிய பேனல்களை சரிசெய்வதற்கும் கூட கிளிப்லாக்ஸ் பயன்படுத்தப்படுகிறது.

கூரை kliploks இன் முக்கிய அம்சங்கள்

நீர்ப்புகாப்பதில் எந்த சமரசமும் இல்லை - இது மிகப்பெரிய விற்பனையாகும். துளைகள் துளைக்கப்படாததால், அசல் நீர்ப்புகா சவ்வு அப்படியே உள்ளது. ஸ்டாண்டிங்-சீம் கிளிப்லாக்ஸ், குறிப்பாக, பூட்டப்பட்ட விளிம்புகளை நேரடியாகக் கடித்து, கசிவுகளின் அபாயத்தை கிட்டத்தட்ட நீக்குகிறது.



வேகமாக நிறுவுதல் – தொழிற்சாலையில் பல கூறுகளை முன் கூட்டிச் சேர்க்கலாம்; தளத்தில், நீங்கள் வெறுமனே அவற்றை இடத்தில் கிளிப் மற்றும் போல்ட் இறுக்க. இது நேரம் மற்றும் உழைப்பு இரண்டையும் மிச்சப்படுத்துகிறது.
இலகுரக மற்றும் அரிப்பை-எதிர்ப்பு - பெரும்பாலான கிளிப்ளாக்குகள் அனோடைஸ் செய்யப்பட்ட மேற்பரப்பு பூச்சுடன் அலுமினிய கலவைகளால் (எ.கா., 6063-T5 அல்லது 6005-T5) செய்யப்படுகின்றன. அவை கூரையில் சிறிது கூடுதல் சுமையைச் சேர்க்கின்றன மற்றும் 1000 மணிநேரம் அல்லது அதற்கு மேற்பட்ட உப்பு-தெளிப்பு சோதனைகளில் தேர்ச்சி பெறுகின்றன.



ஆனால் அவற்றிலும் குறைபாடுகள் உள்ளன – ஊடுருவக்கூடியவை அல்ல என்றாலும், க்ளிப்லாக்ஸ் கூரையுடன் நிரந்தரமாக பிணைக்கப்படவில்லை. நீண்ட கால காற்று, பனி அல்லது நில அதிர்வு சுமைகளின் கீழ், அவை படிப்படியாக தளர்த்தப்படலாம் அல்லது பிரிக்கப்படலாம். எனவே வழக்கமான ஆய்வுகள் அவசியம்.
சுமைத் திறனை முன்கூட்டியே சரிபார்க்க வேண்டும் – விவரப்பட்ட எஃகு கூரைகள் குறைந்த சுமை தாங்கும் திறன் கொண்டவை. PV அமைப்பிலிருந்து கூடுதல் எடை அசல் வடிவமைப்பு சுமையை விட அதிகமாக இருக்கக்கூடாது. தொழில் நடைமுறையில் புதிய சுமைகளுக்கு தோராயமாக 0.15 kN/m² பரிந்துரைக்கிறது; உண்மையில், பேனல்கள் மற்றும் மவுண்டிங் சிஸ்டத்தின் மொத்த எடை பொதுவாக ஒரு சதுர மீட்டருக்கு 20 முதல் 35 கிலோ வரை இருக்கும். எப்போதும் அசல் கட்டமைப்பு வரைபடங்களைப் பெற்று, நிறுவலுக்கு முன் சுமை சரிபார்ப்பைச் செய்யவும்.

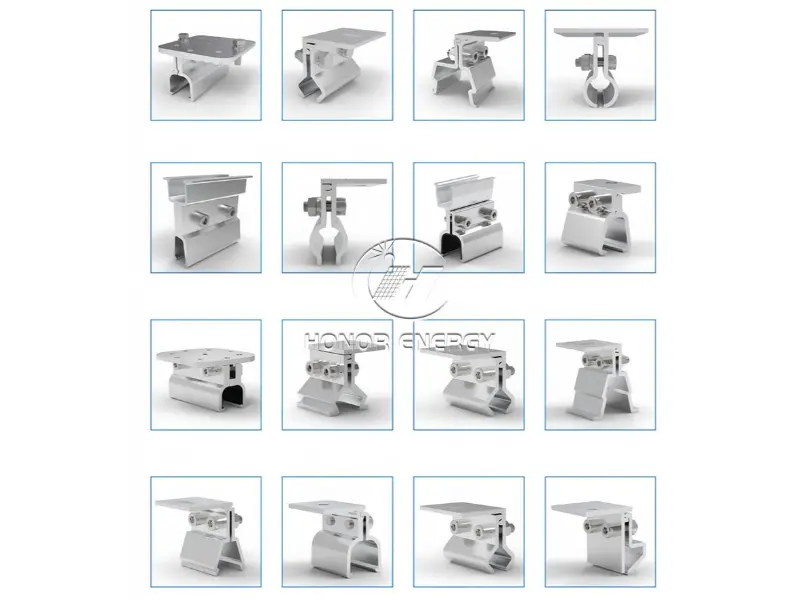

கூரை Kliploks முக்கிய வகைகள்

kliplok இன் தேர்வு முற்றிலும் எஃகு தாளின் சுயவிவரத்தைப் பொறுத்தது. வெவ்வேறு விலா வடிவங்களுக்கு வெவ்வேறு kliplok வடிவமைப்புகள் தேவை.

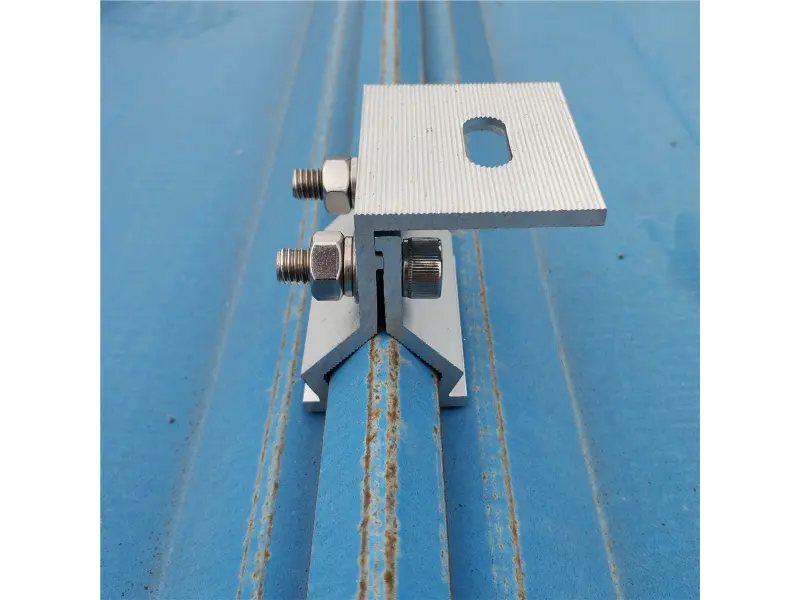

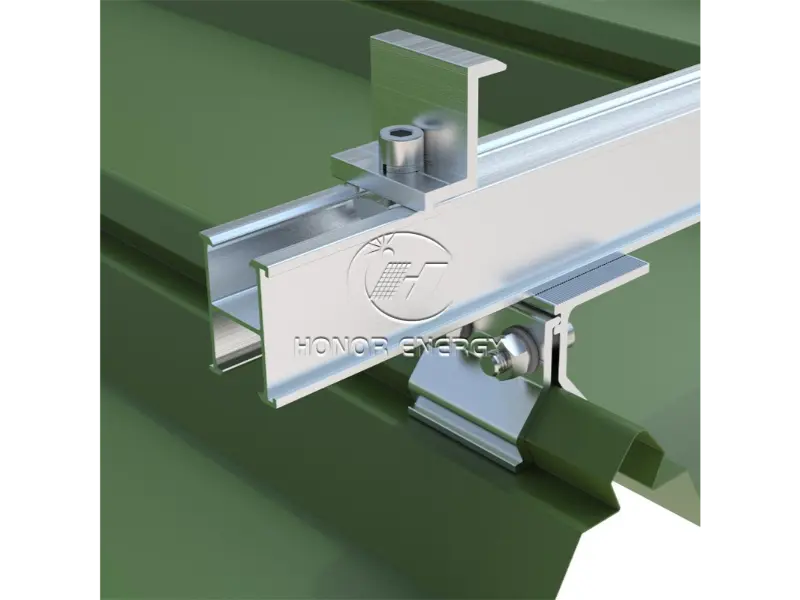

கோண வகை kliploks

பொருந்தும் கூரை சுயவிவரம்: கோண-வகை விவரப்பட்ட எஃகு தாள்கள் (பொது மாதிரிகள்: 470, 760, 820, முதலியன).
கோண வகை தாள்கள் அந்த கோண விலா எலும்புடன் வருகின்றன - இது kliplok ஐப் பிடிக்க சரியான வடிவம். எங்கள் கிளிப்லாக்ஸில் தாடைகள் உள்ளன, அவை அந்த விலா எலும்பைக் கடிக்க வடிவமைக்கப்பட்டுள்ளன, மேலும் சிறந்த பகுதி? நீங்கள் கூரை வழியாக ஒரு துளை கூட குத்த வேண்டாம். நிறுவல் நேரடியானது: விலா எலும்பின் மேல் அலுமினிய கிளிப்லாக்கை நிலைநிறுத்தி போல்ட்களை இறுக்கவும்.
இப்போதெல்லாம், ஒருங்கிணைக்கப்பட்ட கோண வகை கிளிப்லாக்குகள் கிடைக்கின்றன, அவை தண்டவாளங்களை ஏற்றுவதற்கான தேவையை முற்றிலுமாக நீக்குகின்றன - தொகுதிகள் நேரடியாக kliplok இல் சரி செய்யப்படலாம், இது நிறுவல் நேரத்தை கணிசமாகக் குறைக்கிறது.

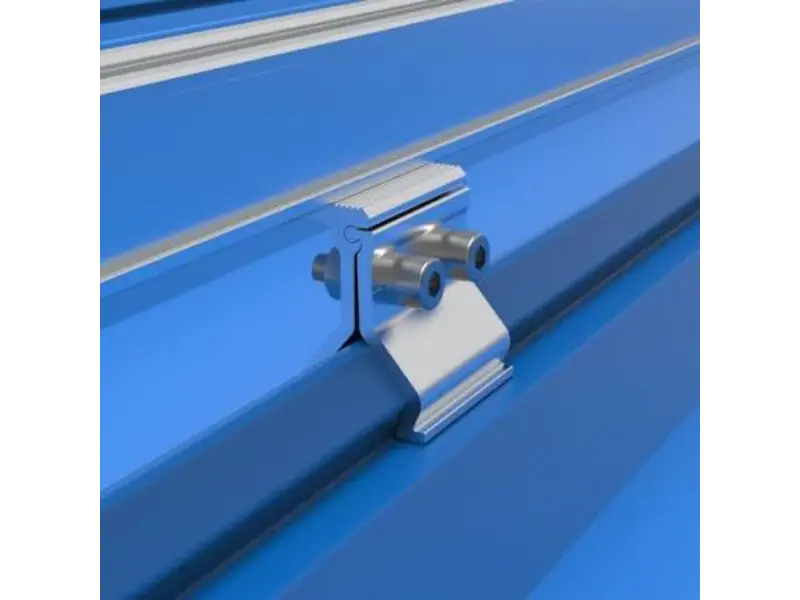

நின்று-சீம் kliploks

பொருந்தக்கூடிய கூரை சுயவிவரம்: நின்று-சீம் விவரப்பட்ட எஃகு தாள்கள் (பொதுவான மாதிரிகள்: 400, 430, முதலியன).
இந்த தாள்களின் விலா எலும்புகள் செங்குத்தாக உயர்த்தப்பட்டு ஒன்றோடொன்று இணைக்கப்பட்டுள்ளன. kliploks வெறுமனே செங்குத்து மடிப்பு மீது கட்டு - மீண்டும், ஊடுருவல் தேவையில்லை. Hefei BOE குறைக்கடத்தி கூரை PV ஆலை போன்ற நிஜ-உலகத் திட்டங்களில், தனிப்பயன்-வடிவமைக்கப்பட்ட ஸ்டாண்டிங்-சீம் கிளிப்லாக்குகள் மவுண்டிங் சிஸ்டத்திற்குப் பயன்படுத்தப்பட்டன.



ட்ரேப்சாய்டல் (டி-வகை) கிளிப்லோக்ஸ்

பொருந்தக்கூடிய கூரை சுயவிவரம்: ட்ரேப்சாய்டல் விவரப்பட்ட எஃகு தாள்கள்.
ட்ரேப்சாய்டல் தாள்கள் கோணம் அல்லது நிற்கும்-சீம் வகைகளின் சிக்கலான பூட்டுதல் அம்சங்கள் இல்லாமல் எளிமையான, ட்ரெப்சாய்டு வடிவ விலா எலும்புகளைக் கொண்டுள்ளன. இந்த விலா எலும்புகள் நம்பகமான kliploking புள்ளியை வழங்காது; எனவே, எஃகு தாளை ஊடுருவி, கீழே உள்ள பர்லின்களில் நங்கூரமிடும் சுய-தட்டுதல் திருகுகளைப் பயன்படுத்துவதே தற்போதைய நிலையான நடைமுறையாகும்.
குறைபாடு வெளிப்படையானது - துளையிடுதல் நீர்ப்புகா அடுக்கை துளைத்து, சாத்தியமான கசிவு பாதையை உருவாக்குகிறது. ட்ரெப்சாய்டல் கூரைகளுக்கு, கூடுதல் நீர்ப்புகா நடவடிக்கைகள் முக்கியமானவை: கிளிப்லோக் மற்றும் எஃகுத் தாளுக்கு இடையே EPDM ரப்பர் பேட்களை நிறுவவும், மேலும் ஒவ்வொரு திருகு துளையைச் சுற்றியும் வானிலை எதிர்ப்பு கட்டமைப்பு சிலிகான் முத்திரையைப் பயன்படுத்தவும் (இது 10 ஆண்டுகளுக்கு மேல் நீடிக்கும்). 2023 ஆம் ஆண்டில், நான்டோங்கில் ஒரு சூறாவளி 12 PV திட்டங்களை வீழ்த்தியது - 60% க்கும் அதிகமான தோல்விகள் துளையிடப்பட்ட புள்ளிகளில் அரிப்பு மற்றும் எலும்பு முறிவுகளால் கண்டறியப்பட்டன.



ஒருங்கிணைந்த kliploks

இது மவுண்டிங் ரெயில்களை அகற்றும் புதிய வடிவமைப்பாகும். க்ளிப்லாக் ஒரு ஒற்றைத் துண்டாக, இலகுரக மற்றும் வலுவானதாக ஒருங்கிணைந்ததாக உருவாக்கப்பட்டுள்ளது. PV தொகுதிகளை நேரடியாக kliplok இல் பொருத்தலாம், பொருள் செலவுகளைச் சேமிக்கலாம் மற்றும் சுமை சுமக்கும் திறனை மேம்படுத்தலாம்.





தேர்வு மற்றும் நிறுவல் குறிப்புகள்

க்ளிப்லாக் வகையை கூரை சுயவிவரத்துடன் பொருத்தவும் – ட்ரெப்சாய்டல் தாள்களில் ஆங்கிள் வகை கிளிப்லாக்களைப் பயன்படுத்தக் கூடாது, மேலும் டி-வகை கிளிப்லாக்கள் மற்ற சுயவிவரங்களுக்குப் பொருந்தாது. பொருந்தாதது தளர்வு மற்றும் கசிவுக்கு வழிவகுக்கிறது.
போல்ட்களை மிகவும் கடினமாக வளைக்க வேண்டாம் - நாங்கள் வழக்கமாக 20 முதல் 30 N·m வரை குறி வைக்கிறோம். அதற்கு அப்பால் சென்று, எஃகு தாளை நசுக்குவீர்கள், இது நீர்ப்புகாப்பைக் குழப்புகிறது.
மற்றும் சொர்க்கம் பொருட்டு, முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் தவிர்க்க வேண்டாம். க்ளிப்லாக்கிற்கும் கூரைக்கும் இடையே உள்ள சிறிய இடைவெளியில் தான் தண்ணீர் உள்ளே செல்கிறது, எனவே அதை சரியாக நிரப்பவும்.
மேலும், மழை நாட்களில் வேலை செய்வதைத் தவிர்க்கவும். ஈரப்பதம் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருளின் ஒட்டும் சக்தியைக் கொன்றுவிடும், மேலும் இது பின்னர் கசிவுக்கான செய்முறையாகும்.

கடைசி விஷயம் - வழக்கமான காசோலைகளைத் தொடரவும். ஒவ்வொரு ஆறு மாதங்களுக்கும் ஒரு முறை போல்ட் மற்றும் சீலண்ட்களை கொடுக்கவும், மேலும் ஒரு பெரிய புயல் அல்லது கடுமையான பனிப்பொழிவுக்குப் பிறகு எப்போதும் ஒரு கூடுதல் சுற்று செய்யுங்கள்.
அவற்றின் அளவு உங்களை முட்டாளாக்க விடாதீர்கள் - kliploks அதிக எடை தூக்கும். சரியான வகையைப் பெற்று, அதை நன்றாக நிறுவவும், மேலும் வேகமான, கசிவு-ஆதாரம் மற்றும் நம்பகமான அமைப்பு உங்களிடம் இருக்கும். தவறாகப் புரிந்து கொள்ளுங்கள், அதற்கு நீங்கள் பணம் செலுத்துவீர்கள் - குறைந்த தலைமுறை, கூரை சேதம் அல்லது மோசமாக, பேனல்கள் தளர்வாகும். தந்திரம் எளிதானது: உங்கள் kliplok ஐ கூரையுடன் பொருத்தவும், அதை சரியாக இறுக்கவும், மற்றும் பராமரிப்பின் மேல் இருக்கவும்.
